Comme pour toutes « affections », il existe des traitements préventifs pour les constructions neuves permettant d’anticiper par le calcul le choix des matériaux et des systèmes constructifs adéquats pour être le plus efficace possible.
L’objectif : proposer la solution la plus économique pour diminuer la consommation d’énergie primaire de l’ouvrage.
Les schémas ci-après, décrivent les principaux systèmes constructifs mis en œuvre pour réaliser des planchers bas, sans chauffage au sol. On retrouve pour chacun, de façon non exhaustive, leurs comportements vis-à-vis du pont thermique qu’il faudra traiter pour minimiser leur impact sur l’ouvrage. Pour les constructions ayant comme systèmes constructifs en plancher bas, des planchers « chauffants » (Rayonnant Electrique PRE, circulation d’eau et réversible), le traitement du pont thermique linéique est assuré par l’isolant mis en œuvre au-dessus du plancher béton.
On distingue aujourd’hui 4 systèmes constructifs pour les maisons d’habitations sans chauffage au sol.

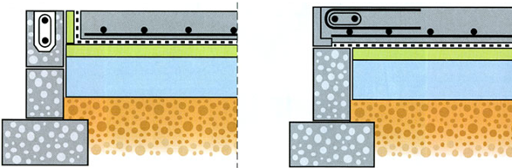

1 Isolants sous dalle Béton
Image de gauche : Dallage désolidarisé et soubassement en maçonnerie (plus fréquent).
Image de droite : Dallage solidarité et soubassement en béton armé (plus difficile à réaliser).
- Sinistralité élevée
- Isolation non garantie en fonction de l’humidité
- ψ (psi) médiocre en dallage désolidarisé
2 Isolants sous Chape
Des réservations importantes sont à prévoir
- L’isolant thermiques est souvent coûteux
- Ѱ (psi) performant
- La liaison isolant sous chape avec le doublage mis en œuvre sur le mur assure le traitement du pont thermique linéique périphérique

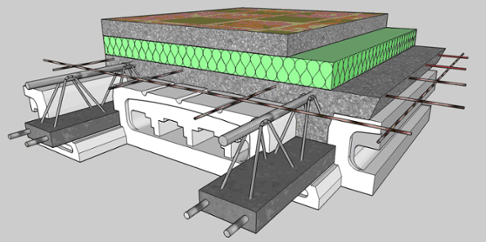

3 Isolants DUO : Entrevous pse à languette + isolants sous chape
Up très performant (grâce au cumul des 2 systèmes)
- Réservations planchers et coûts isolants,
- Main d’œuvre importante
- Ѱ (psi) performant
- La liaison isolant sous chape avec le doublage mis en œuvre sur le mur assure le traitement du pont thermique linéique périphérique

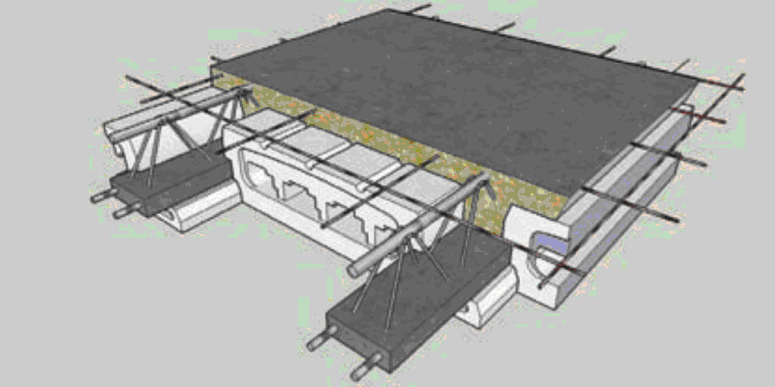

4 Isolants intégrés type entrevous pse à languette
Planchers Pse Economiques
- Différentes performances Up 0.10 à Up 0.39
- Facilité et rapidité de mise en œuvre
- Ѱ (psi) moyen à compenser par des planelles isolantes ou des rupteurs thermiques Pse.

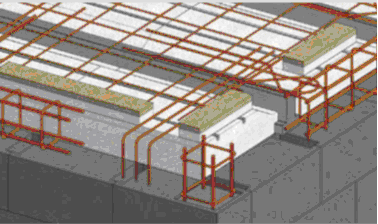

3 Ponts thermiques linéiques traités à l’aide de rupteurs thermiques
- Traitements des ponts thermiques longitudinaux et transversaux à l’aide :
- de rehausses Pse de la hauteur de la dalle de compression béton ou
- de rupteurs thermiques de la hauteur brute du plancher, mis en œuvre sur la périphérie totale du plancher bas
- Avis technique système Indispensable pour les 2 systèmes constructifs
- Ѱ (psi) performant

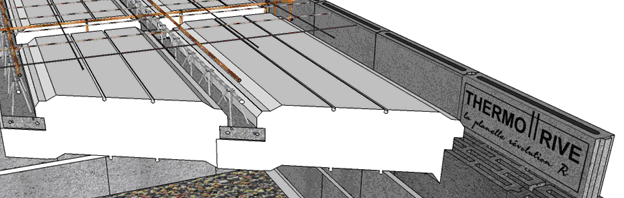

4 Ponts thermiques linéiques traités à l’aide de planelles béton Isolantes
Traitements des ponts thermiques longitudinaux et transversaux grâce à la mise en œuvre sur la périphérie totale du plancher bas
- Aucun avis technique système nécessaire
- Facilité, Rapidité, Economie de mise en œuvre
- Ѱ (psi) performant
- conforme aux exigences de la RT 2012
Voilà, vous en connaissez à peu près autant que nous, sur les différents systèmes constructifs qui sont mis en œuvre en planchers bas en maisons individuelles, afin d’être conforme à la RT 2012. N’oublions pas les planchers intermédiaires, les planchers haut….traités prochainement.
